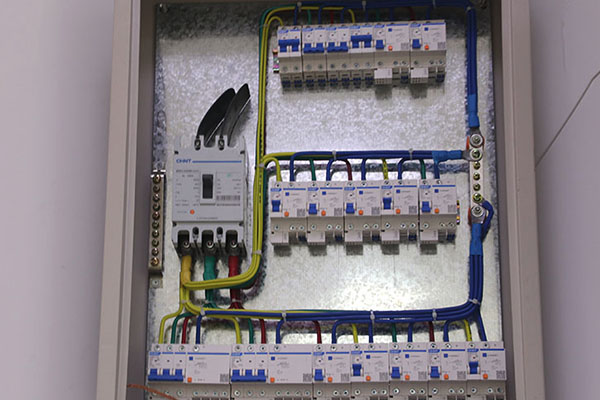

隨著濟南配電柜的普遍應用，相信對大家來說并不陌生，但是大家對配電柜內部結構以及工作原理又了解多少呢?想要了解的朋友那么今天我們就一起深入了解一下吧!

　　一 .斷路器

　　濟南配電柜中的斷路器：兩個開關都是配電柜的主要部件，常用的有空氣開關、漏電開關和雙電源自動轉換開關。

　　1.空氣開關：

　　A.空氣開關的概念：

　　空氣開關，即空氣開關，用于接通、分?jǐn)?，并在電路中攜帶額定工作電流和短路、過載等故障電流，在電路和負載出現過載、短路、欠壓時，能快速分?jǐn)嚯娐罚瑢?shí)現可靠保護。斷路器的動觸頭、靜觸頭和觸桿有多種設計，但主要目的是提高斷路器的分?jǐn)嗄芰ΑＤ壳?，分?jǐn)嘞蘖饔靡欢ǖ慕佑|結構限制短路電流峰值的原則對提高斷路器的分?jǐn)嗄芰τ忻黠@的效果，并被廣泛采用。

　　B.空氣開關的工作原理：

　　自動空氣開關，也稱為低壓斷路器，可用于連接分?jǐn)嘭?fù)載電路，也可用于控制不頻繁啟動的電機。它的功能相當于開關、過流繼電器、失壓繼電器、熱繼電器、漏電保護器和其他電器的部分或全部功能的總和。它是低壓配電網中重要的保護電器。

　　自動空氣開關具有多種保護功能(過載、短路、欠壓保護等)等優點。)，動作值可調，分?jǐn)嗄芰Ω?，操作方便，等。所以它目前被廣泛使用。

　　2.漏電保護開關：

　　A.漏電保護開關的概念：

　　它不僅具有漏電保護功能，還能在人們接觸帶電線路時跳閘，確保人身安保。它是漏電保護器的主要功能。如果電氣設備絕緣不良，向外殼漏電，漏電保護器將跳閘，以防止人體接觸和觸電。同時，具有電流中斷、過載保護和短路保護功能。

　　B.漏電保護開關的工作原理：

　　漏電保護器工作原理圖。LH是零序電流互感器，由坡莫合金制成的鐵芯和纏繞在環形鐵芯上的次級線圈組成。電源的相線和零線穿過圓孔成為零序變壓器的初級線圈。變壓器的后出線是保護范圍。

　　C.漏電保護開關的作用：

　　1、當電氣設備或電路發生漏電或接地故障時，可在人未觸及前切斷電源。

　　2.人體接觸帶電物體時，可在011秒內切斷電源，從而降低電流對人體的傷害程度。

　　3.漏電引發的火災事故是可以預防的。

　　3.雙電源自動轉換開關：

　　雙電源自動轉換開關的概念

　　雙電源自動轉換開關是電源選擇和選擇的自動轉換系統。當一條路徑出現故障時，雙電源自動轉換開關自動切換到二條路徑，為負載供電。如果二條路徑出現故障，雙電源自動轉換開關會自動切換到一條路徑，為負載供電。

　　適用于不間斷電源-不間斷電源、不間斷電源-發電機、不間斷電源-市電、市電-市電等任意兩種電源的連續電源轉換。

　　以上就是對濟南配電柜的內部結構以及工作原理的詳細介紹，希望大家對配電柜有了更深的了解，想要了解更多關于配電柜運作知識要求，請?jiān)L問官網，有意向購買配電柜，請聯系我們，期待您的來電!
