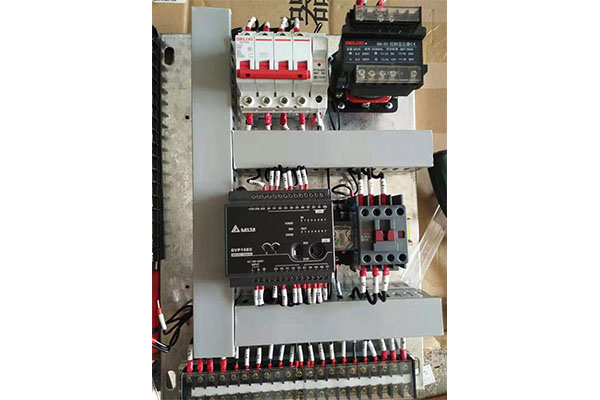

山東配電柜到現在已經是使用的特別普遍的產品了，相信大家也多多少少對于它有一定了解。不過對于它的線號排列標注方式你知道多少呢?這其實要看什么柜，幾個回路，和編號人對配電柜和電器知識的掌握有關。每個柜子不一定和每個人的編號一樣，但是有一個原則：在一個柜子里，所有相同的部件都有相同的符號，只是序號標簽不同，不能混淆。

　　電路圖中所有連在一起的點都用一個勢數，只要經過任何一個元素，勢數就會改變，不能重復。一般需要標注回路號、元件號、元件端號、電位號。當然如果柜子簡單編號就簡單了。要想很好的標注一個柜行號，達到標準，需要一些經驗。

　　接線端口的序列號

　　按照“先上后下，先左后右”的方式用數字編號。

　　主控電路：三相線切換后編號為u、v、w、U1、V1、W1等。

　　控制電路：根據方向用阿拉伯?dāng)?shù)編號。

　　在三相電路中，相序用個位數表示;字母代表功能線;一百代表電源回路

　　比如l代表火線，n代表零線;u、v、w代表三相設備的端子;L1、L2、L3代表三相火線;1L1、1L2、1L3代表頭一回路的三相火線;2L1、2L2和2L3代表二回路的三相火線。

　　如果控制線有多個電源回路，如三個環路。那么我們可以用101作為頭一個循環的起始數，201作為第二個循環的起始數，301作為第三個循環的起始數。那么頭一個電源回路是101，103，105.第二個電源回路是201，203，205.第三個循環是301，303，305 …

　　總的來說山東配電柜的限號排列對于我們大家來說，也不是一件多么復雜的事，線號排列的方法有著幾個遵循的原則，把握好這一點就很簡單了。
